设计导入

利用先前的设计,通过P-CAD®、EAGLE®、OrCAD®、PADS®、Xpedition®、xDXDesigner®、Xpedition®Enterprise、CADSTAR®和Allegro®自动导入项目文件,减少重新创建原理图、电路板布局和相关设计数据的时间和步骤。您无需从零开始，这使得切换变得容易,您可以通过熟悉的项目来了解Altium Designer,并且能够在项目的任何阶段切换到Altium Designer。

统一的原理图和PCB布局

使用交叉探测和统一数据集,当您在原理图上选择一个对象时,您的PCB上也会选择相同的对象,反之亦然。交又探测会自动交叉引用PCB上的每个网络、引脚和元器件,以便最清楚地了解原理图的情况。

您可以快速放置相关电路并在放置时做出更好的决策，从而更容易在首次尝试时即获得成功的布局。此外，通过具有所有设计细节的专用面板，可轻松找到特定的设计数据。

原理图设计规则

您可以在原理图中添加设计规则“指令”- 网络、导线、总线、线束、任何元器件或工作表或文件参数。这些“指令”被用于驱动可确保正确PCB布线的自动规则,有助于实现一次成功的电路设计。

这方面的例子有用于DDR内存布线的差分对定义和长度匹配规则。所创建的设计规则可驱动布局和布线，不仅节省了时间,还提供了来自原理图的引导。通过减少可能误差的数量并帮助识别现有错误(例如,与外壳的冲突错误)，可让您受益良多。您将经历更少的错误，并更快地发现它们，从而降低制造成本和改版成本。

电气规则检查

原理图中的电气规则检查(ERC)提醒您注意设计中存在的问题。在设计规则检查(DRC)有助于正确布局电路板并满足制造要求的同时，电气规则检查可帮助防止您在工程层面上出现设计错误。
举例来说，将两个输出驱动源连接在一起会导致违反规则和相关的错误消息，因此规则检查可以防止最终组装电路出现电气故障。您将经历更少的电气错误并且能够更快地找到它们。电气规则检查还强化了设计,确保电路在制成后将会正常工作。

分层和多通道设计

电子设备通常是各种系统内的复杂系统。将设计分解成多个区块或模块来“划分和攻克”设计是一种自然的需求。而且，通常希望能够在不同的设计中重复使用特定的电路块，或者作为同一设计中的多个通道。Altium Designer提供了一个分层设计环境,可以在顶层的方块图中创建设计,并允许将设计项目拆分成可管理的逻辑块(即电源、模拟前端、处理器、输入/输出、传感器等)。分层设计还允许您在需要同一电路的多个通道时实例化同一区块的多个通道(例如视听混合设备)。

通过将相同电路的电路布局和布线自动复制,可以节省PCB方面的设计用时。当需要进行更改时，可以对基本逻辑模块进行更改，然后更改后的结果将通过设计传递数据。总的来说，通过重复使用模块，最大限度地减少了您的工作量和潜在的返工风险,设计完整性得以提高。

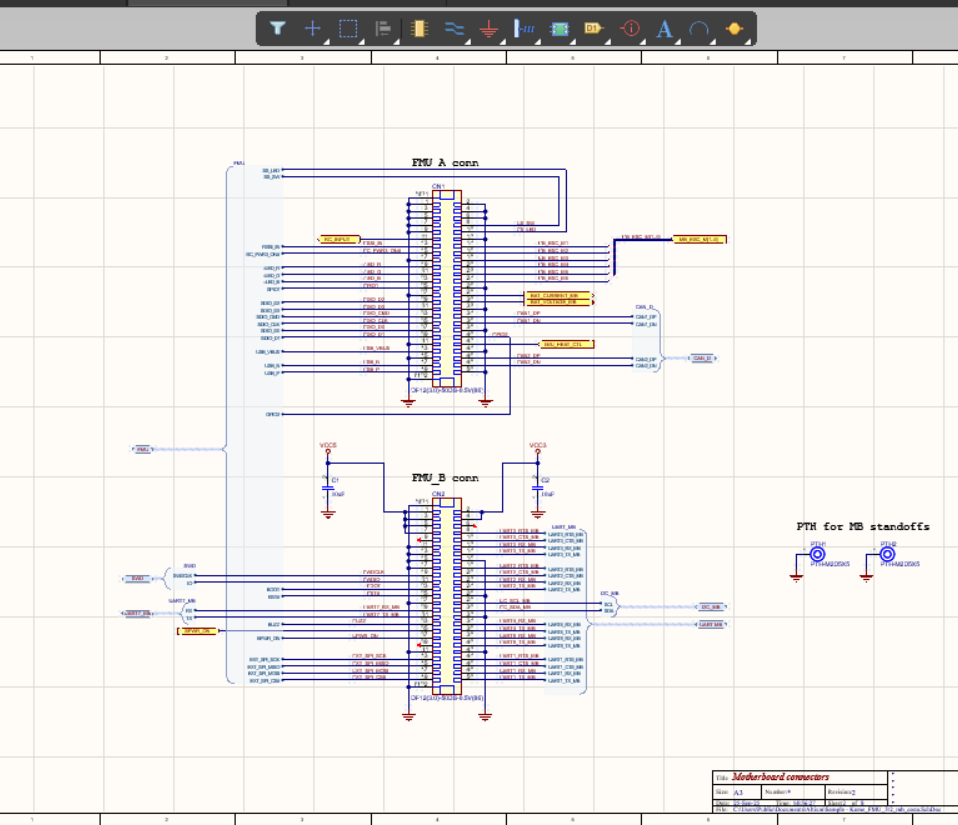

新颖的原理图编辑环境

Altium Designer 中的 DirectX 可以为您带来流畅，快速的原理图体验。这种新的实现方式可以平滑缩放，平移甚至极大地加快了复制和粘贴功能的速度。
原理图动态数据模型。不必要的大型原理图重新编译会占用大量时间。这就是为什么AltiumDesigner 要使用新的动态数据模型，该模型可以在后台进行增量和连续编译，而无需执行完整的设计编译。
交互式属性面板。该交互式属性面板更加简化并且界面友好。通过更新的属性面板可以完全清晰地操控设计对象和功能。实时查看相关属性，供应商信息，甚至生命周期信息。
